Ext4Magic의 깃허브 코드를 참조해 분석한 글입니다.

📌 Ext4Magic

🫧 파일 복구가 불가능하거나 제한적인 경우

  1. 일부 멀티미디어 형식, 분할/손상된 파일은 복구 불가능 (동영상, 오디오 등)
    -> 블록 크기가 달라지면 메타데이터 위치와 구조가 달라지기 때문!

  2. CD/DVD 이미지, 파일 시스템 컨테이너 등은 거의 불가능 (특히 블록 크기 4KB가 아닐 경우)

  3. 매우 큰 ext3 파일은 여러 단계로 나눠서 삭제된 경우 복구 불가
    -> ext4 파일에서도 조각화가 너무 심하면 복구가 어렵다

  4. inline data는 복구 불가능
    -> ext4magic에서 지원하지 않음

  5. 부분적으로 손상된 파일에서의 0 추가 및 삭제
    -> 삭제된 파일 중 매직 스캔으로 찾은 파일은 EOF를 찾을 수 없기 때문에 툴 내에서 0을 추가하거나 남는 길이를 잘라내어 크기를 맞춘다.
    -> 이러한 특성으로 인해 복구된 파일이 정상적으로 열리지 않을 수 있다.

  6. inode와 dentry가 할당 해제된 상태인 경우 magic scan 기능을 활용하긴 하지만, 결과가 확실하지는 않다.

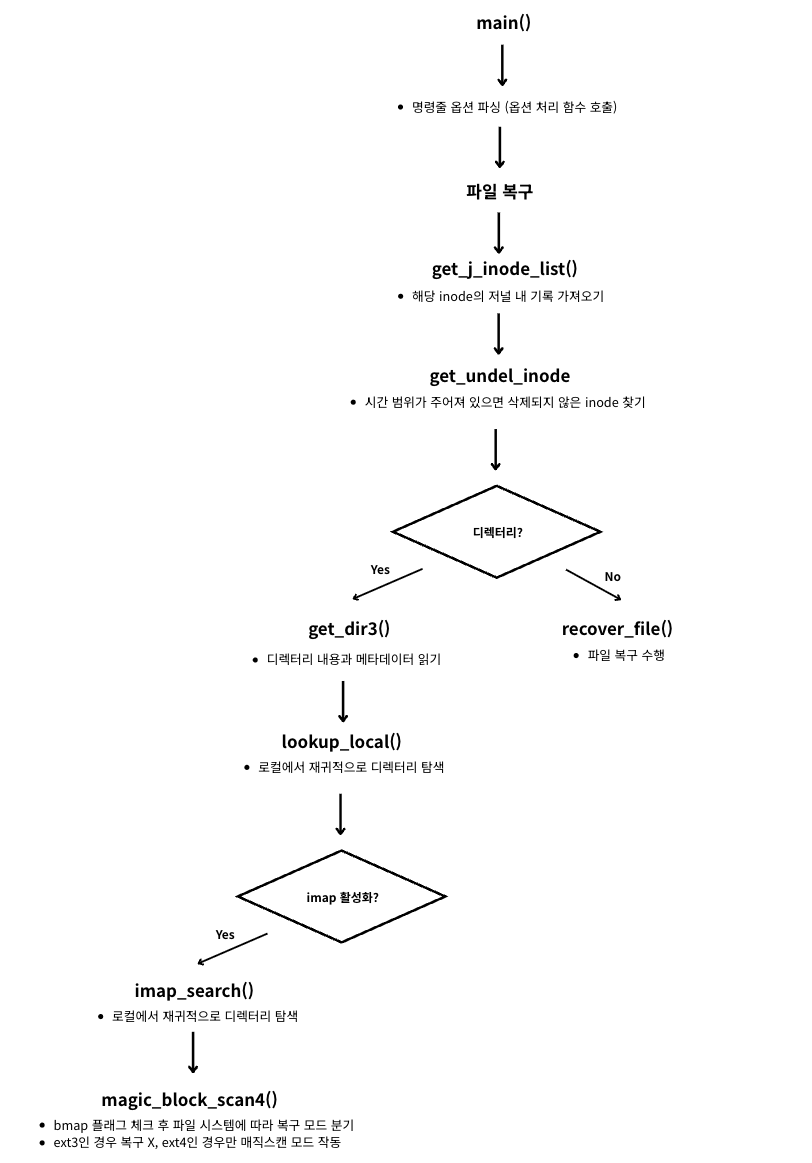

🫧 파일 복구 과정

alt text

🫧 옵션

  • 해당 내용은 Ext4Magic의 README 파일과 코드를 참조해 정리했습니다.

✨ Information Options -S -J -H -T

: 슈퍼블록, 저널, 트랜잭션 및 파일 삭제/변경 사항 확인

옵션 설명
-S 슈퍼블록(Superblock) 정보 출력
-J 저널(Journal) 메타데이터 정보 출력
-H 트랜잭션(Transaction) 리스트 출력
-T 파일 삭제 및 변경을 시간 순으로 요약(time chart)

✨ Selections -I -B -f

: 복구할 파일, inode, 블록 등을 직접 지정할 수 있는 필터 옵션들

옵션 설명
-I <inode> 복구 대상 inode 번호를 직접 지정
-B <block> 특정 블록 번호를 기준으로 복구 시도
-f <파일명> 복구할 파일 이름을 지정 (와일드카드 사용 가능)

✨ Time Options -a -b -t

: 저널 데이터를 검색하는 시간 범위와 inode 데이터의 시간을 결정

옵션 설명
-a <timestamp> 복구를 시도할 시작 시각(after)
-b <timestamp> 복구를 시도할 종료 시각(before)
-t 시간 범위를 무시하고 모든 저널 트랜잭션 대상으로 복구를 시도

✨ File input and output options -d -i -j

: 출력 디렉토리, 입력 파일 목록 및 외부 저널 파일로 지정

옵션 설명
-d <디렉터리> 복구된 파일을 저장할 출력 디렉터리 지정
-i <파일> 복구할 대상 파일 목록을 담은 입력 파일 경로
-j <저널 경로> 외부 저널 파일을 명시적으로 지정 (e.g. 외부 로그 장치 사용 시)

✨ Action Options -l -L -r -R -m -M

: 실질적인 동작을 수행하는 핵심 옵션들

옵션 설명
-l 대상 inode나 파일에 대한 정보만 출력 (복구 X)
-L 트랜잭션 로그 출력
-r 일반적인 복구 모드 (디렉터리 복구 X, 파일만 복구)
-R 디렉터리 구조까지 유지하면서 복구 (디렉터리 경로가 손상된 경우 복구 못할 가능성 O)
-m 매직 스캔을 통한 복구
-M inode + dentry + orphan + journal + magic scan 을 모두 수행
→ -r, -R, -m 기능을 통합하여 복구

✨ Expert Options -s -n -c -D

: 손상된 파일 시스템 등에 대해 사용

옵션 설명
-s <슈퍼블록> 백업 슈퍼블록 번호를 지정해서 사용할 수 있음 (디스크의 슈퍼블록이 손상된 경우 사용 가능)
-n ext4magic이 디스크를 읽기 전용으로 열지 않고 쓰기도 가능하게 함 (기본 모드는 읽기 전용)
-c 손상된 저널 등을 무시하고 강제로 실행 (복구 정확도 ↓)
-D 디버깅 정보 출력

🫧 코드

✨ ext4magic.c

// start recursiv over the filesystem, used for recover, list and tree-history
if ((mode & COMMAND_INODE) && (mode & RECOVER_INODE))
       	{
		struct ring_buf *i_list;
		struct ext2_inode* r_inode;
		r_item *item = NULL;

		if (ext2fs_test_inode_bitmap ( current_fs->inode_map, inode_nr )) {
			fprintf(stdout,"Inode %lu is allocated\n",(long unsigned int)inode_nr);
		}

		// 해당 inode의 저널 내 기록 가져오기
		i_list = get_j_inode_list(current_fs->super, inode_nr);

		// 시간 범위가 주어져 있으면 삭제되지 않은 inode 찾기 (삭제되었지만 덮어쓰기 되지 않은 상태)
		if (mode & INPUT_TIME)
			item = get_undel_inode(i_list,t_after,t_before);
		else
			item = get_last_undel_inode(i_list);


		if (item) {
			r_inode = (struct ext2_inode*)item->inode;
			// 디렉터리면
			if (LINUX_S_ISDIR(r_inode->i_mode) )
			{
				struct dir_list_head_t * dir = NULL;

				// 디렉터리의 내용과 메타데이터 읽기
				dir = get_dir3(NULL,0, inode_nr , "",pathname, t_after,t_before, recoverquality );
				if (dir) {
					// 로컬에서 재귀적으로 디렉터리 탐색
					lookup_local(des_dir, dir,t_after,t_before, recoverquality | recovermodus );
					if (recovermodus & HIST_DIR )
						print_coll_list(t_after, t_before, format);
//Magic step 1 + 2 +3
					// 복구 모드(imap)가 활성화 되어 있으면
					if (imap){
						imap_search(des_dir, t_after, t_before, disaster );
						// we use imap as a flag for the disaster mode
						ext2fs_free_inode_bitmap(imap);
						imap = NULL;

						// bmap 플래그 체크 후 ext3/ext4 복구 모드 분기
						if (bmap){
							// ext3 => 복구 안 함
							if (!(current_fs->super->s_feature_incompat & EXT3_FEATURE_INCOMPAT_EXTENTS)){
								printf("MAGIC function for ext3 not available, use ext4magic 0.2.4 instead\n");
//								magic_block_scan3(des_dir, t_after);
							}

							// ext4 -> 매직 블록 스캔
							else{
								//if (bmap) printf("The MAGIC Function is currently only for ext3 filesystems available\n");
								magic_block_scan4(des_dir,t_after);
							}
						}
					}
					clear_dir_list(dir);
				}
				else
					printf("Inode %lu is a directory but not found after %lu and before %lu\n",
						(long unsigned int)inode_nr, (long unsigned int)t_after, (long unsigned int)t_before);
			}
			// 디렉터리가 아닌 경우 파일 복구 수행
			else {
				if (recovermodus & (RECOV_ALL | RECOV_DEL))
					recover_file(des_dir,"", pathname, r_inode, inode_nr ,(recovermodus & RECOV_ALL )? 0 : 1 );
				else
					printf("Single file can only recovered with option -R or -r\n");
			}
		 }
		else
			fprintf(stdout,"No undeled inode %u in journal found\n",inode_nr);

#ifdef EXPERT_MODE
		// disaster (magic scan)이 활성화되어있고 imap이 남아 있으면 모든 파일 강제 복구 시도
		if (disaster && imap){
			// Nothing worked, trying to recover all undeleted files under catastrophic conditions
			printf("Force a disaster recovery\n");
			imap_search(des_dir, t_after, t_before, disaster );
			ext2fs_free_inode_bitmap(imap);
			imap = NULL;
		}
#endif

		if (i_list) ring_del(i_list);
	}
