📌 Ext4Magic 파일 복구 실험

🫧 실험 시나리오 준비

본 환경은 단일 파일에서 이루어진다.

크게는 파일 삭제/복구 시 변화하는 inode, dentry 관찰부터, dentry 제거 후 복원, i_block 사이즈 초기화 후 복원 등 비트의 조작을 통해 파일 복구 시 필요한 필수적인 요소들에 대해 알아볼 예정이다.

✨ 복구 환경

  • OS: Ubuntu 22.04 LTS
  • FS: ext4
  • Partition: 100MB
  • File Type: .png
  • File Size: 16KB (4블록 할당)
  • Journal Size: 4MB
  • 단일 파일 대상의 삭제/복구 실험

저널에 관해서 테스트할 때 최대한 변수를 통제하기 위해 동일한 명령어로 저널 활성화 이미지와 저널 비활성화 이미지를 뜬다.

이후, 저널 활성화 이미지에서 비트 조작을 통해 저널을 밀어 저널을 인위적으로 삭제한 경우도 함께 보고자 한다.

📌 실험 세팅

  1. sudo dd if=/dev/zero of=journal_disk.img bs=4096 count=25600로 이미지 파일 생성
  2. sudo losetup -fP test_disk.img
  3. sudo fdisk -l

  4. sudo fdisk /dev/loopXX
    -> n, p, enter, enter, enter, w

  5. sudo fdisk -l

  6. 파일 시스템 생성
    -> 저널 활성화 : sudo mkfs.ext4 /dev/loop14p1
    -> 저널 비활성화 : sudo mkfs.ext4 /dev/loop14p1 -O ^has_journal

  7. sudo mkdir /mnt/journal_disk
  8. sudo mount /dev/loop15p1 /mnt/journal_disk
  9. cd /mnt/journal_disk
  10. sudo chmod 777 /mnt/journal_disk

  11. 파일 생성
    -> 작은 파일인 경우 : convert -size 64x64 canvas:blue test.png 파일 생성
    -> 큰 파일인 경우 : cp ~/ext4magic_test/testfile.pdf . (큰 파일의 경우 15.8KB로 세팅)

  12. sync
  13. 이미지 뜨기 : sudo dd if=/dev/loop15p1 of=~/ext4magic_test/cretae_journal.img bs=4096 count=25600
  14. rm 명령어로 png 파일 삭제
  15. sync
  16. 13번처럼 똑같이 이미지 뜨기

📌 [실험 3] 저널 비활성화 상태의 이미지

  1. [실험 1] 저널 활성화 상태의 이미지의 바이트를 조작해 8번 inode (저널이 위치하는 inode)를 0으로 초기화

이미지 파일 생성부터 mount까지의 과정 (과정 1~3)은 다음 정리본에 나와 있다.

🫧 [실험 1] 저널 활성화 상태의 이미지 분석

✨ 파일 삭제 전/후 변화 실험 시나리오

  1. 파일 생성
  2. 파일 삭제 시 block bitmap, inode bitmap, inode table, directory entry 변화 관찰
    • debugfs, xxd, hexdump 사용

확인 지점

  • inode bitmap: 1 → 0으로 변경되는지
  • block bitmap: 사용 중이던 블록이 free 되었는지
  • inode 테이블: i_mode, i_links_count, i_dtime 변화 확인
  • dentry: 이름이 삭제되었는지, ext4_delete_entry() 흔적

📌 debugfs로 파일 시스템 내부 구조 분석하기

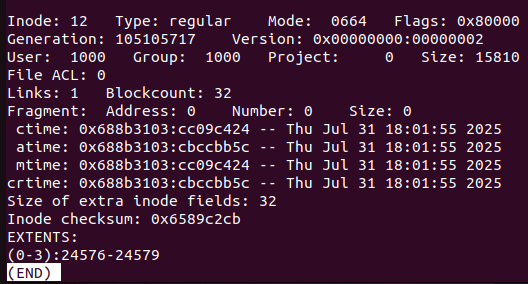

  • 파일을 지우기 전 inode 상태 alt text

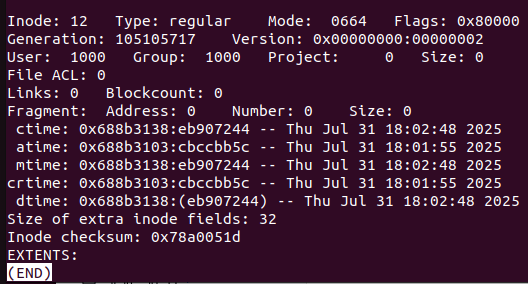

  • 파일을 지운 후 inode 상태 alt text

inode table

-0001e000: ff0f 0000 0000 0000 0000 0000 0000 0000  ................
+0001e000: ff07 0000 0000 0000 0000 0000 0000 0000  ................

0xff0f -> 0xff07로 1 -> 0으로 inode 비트맵이 변화되었음을 알 수 있다.

inode bitmap

-0000ec00: 0f00 0000 0000 0000 0000 0000 0000 0000  ................
+0000ec00: 0000 0000 0000 0000 0000 0000 0000 0000  ................

0f00 -> 0000 으로 변화하였음을 알 수 있다.

inode가 삭제되었다고 해서 inode 자체가 밀리는 것은 아니다. 이 과정에서 i_mode, i_dtime 등이 변화하였음을 알 수 있다.

dentry

-0000f010: 0c00 0202 2e2e 0000 0b00 0000 1400 0a02  ................
-0000f020: 6c6f 7374 2b66 6f75 6e64 0000 0c00 0000  lost+found......
-0000f030: `c80f` `0c01` 7465 7374 6669 6c65 2e70 6466  ....testfile.pdf
+0000f010: 0c00 0202 2e2e 0000 0b00 0000 `dc0f` 0a02  ................
+0000f020: 6c6f 7374 2b66 6f75 6e64 0000 `0000` 0000  lost+found......
+0000f030: 0000 0000 0000 0000 0000 0000 0000 0000  ................

testfile의 dentry가 삭제됐음을 확인할 수 있다.

디렉터리 블록에서 파일명이 제거되었으며, c80f는 inode 번호, 0c01은 레코드 길이 및 파일 타입을 의미한다.

journal

-00024000: 0000 0000 0000 0000 0000 0000 0000 0000  ................
-00024010: 0000 0000 0000 0000 0000 0000 0000 0000  ................
-00024020: 0000 0000 0000 0000 0000 0000 0000 0000  ................
-00024030: 0000 0000 0000 0000 0000 0000 0000 0000  ................
-00024040: 0000 0000 0000 0000 0000 0000 0000 0000  ................
-00024050: 0000 0000 0000 0000 0000 0000 0000 0000  ................
-00024060: 0000 0000 0000 0000 0000 0000 0000 0000  ................
-00024070: 0000 0000 0000 0000 0000 0000 0000 0000  ................
+00024000: c03b 3998 0000 0001 0000 0005 0000 000f  .;9.............
+00024010: 0000 0000 0000 0000 9459 1f45 0000 0000  .........Y.E....
+00024020: 0000 0000 0000 0000 0000 0000 0000 002e  ................
+00024030: 0000 0002 0000 0000 272e cac6 0000 0000  ........'.......
+00024040: 0000 0002 0000 0000 6f2c 7765 0000 000e  ........o,we....
+00024050: 0000 0002 0000 0000 58cb 50c4 0000 0001  ........X.P.....
+00024060: 0000 0002 0000 0000 ae39 0357 0000 001e  .........9.W....
+00024070: 0000 000a 0000 0000 b545 f63f 0000 0000  .........E.?....

저널에서 새 트랜잭션이 생기며, create.hex에서 비어있던 영역이 아래쪽 delete.img에서는 데이터로 채워져 있음을 확인할 수 있다.

✨ inode table 손상 시 복구 여부 실험 시나리오

  1. 파일 삭제 후 inode 위치 찾기
    • superblock을 확인하여 위치를 찾을 수 있음
  2. hex 에디터로 i_mode, i_size, i_block 등 inode 구조체 크기만큼 0으로 덮어쓰기
  3. 복구 시도

✨ dentry 손상 시 복구 여부 실험 시나리오

  1. 디렉터리의 data block 찾기
  2. dentry 영역에서 해당 파일명/해시 삭제 (rec_len만큼)
  3. 복구 시도

✨ 데이터 블록 손상 시 복구 여부 실험 시나리오

  1. 삭제 후 data block을 25%, 50%, 75%만큼 덮어쓰기
    • dd if=/dev/zero of=/dev/sdX bs=1 seek=data block offset count=크기
    • 복구 후 파일 오픈이 가능한지
    • 복구된 파일에 어떤 데이터가 남아있는지
    • 얼마만큼 복구되는지

✨ inode table & dentry 손상 시 복구 여부 실험 시나리오

  • 이었지만.. 조작을 가하지 않은 delete.img에서조차 복구에 실패했다.

🫧 [실험 2] 저널 비활성화 상태의 이미지 분석

  • ext4magic에서는 저널 비활성화 상태의 이미지는 복구 자체를 시도할 수 없다.
